KONFIGURASI WDS PADA MIKROTIK
Assalamualikum wr.wb
Hallo guys ketemu lagi dengan saya, kali ini saya akan share tentang bagaimana cara konfigurasi wds pada mikrotik silahkan di saksikan
PENGERTIAN
Sebuah sistem distribusi nirkabel (WDS) adalah sistem yang memungkinkan interkoneksi nirkabel jalur akses dalam IEEE 802.11 jaringan. Hal ini memungkinkan jaringan nirkabel untuk diperluas menggunakan beberapa jalur akses tanpa persyaratan tradisional untuk backbone kabel untuk menghubungkan mereka. Keuntungan penting dari WDS atas solusi lain adalah bahwa ia mempertahankan alamat MAC dari frame klien di link antara titik akses.
LATAR BELAKANG
dalam membuat accest point pastinnya jaraknya terbatas dengan konfigurasi wds ini dapat memperluas jangkauan dari pancaran sinyal Accest point serta jika client pindah accest point yang lain tidak perlu login lagi.
MAKSUD DAN TUJUAN
maksud dan tujuannya adalah memperluas jangkauan sinyal dari accest point master .
ALAT DAN BAHAN
#laptop
#2 router
#koneksi internet
#kabel utp
WAKTU YANG DI BUTUHKAN
waktu yang saya butuhkan sekitar 30menit-45 menit
TAHAP PELAKSANAAN
#SETTING AP MASTER
1.remote mikrotik dengan winbox terlebih dahulu
2. klik menu bridge klik tanda + lalu konfigurasi seperti ini
pada tab general > name :di isi sesuai keinginan
#SETTING AP MASTER
1.remote mikrotik dengan winbox terlebih dahulu
2. klik menu bridge klik tanda + lalu konfigurasi seperti ini
pada tab general > name :di isi sesuai keinginan
3.pada tab STP protocol mode pilih rstp setelah selesai klik apply ok
4.pindah ke tab port lalu klik tanda +
di tab general interface pilih wlan1
bridge pilih bridge1-wds
setlah selesai klik apply ok
5.klik menu interface lalu klik 2x menu wlan1 lalu muncul halaman seperti di bawah ini
6.pada tab Wireless mode pilih ap bridge ,SSID di isi nama wifi yang akan di sebarkan
6.pindah ke tab WDS ,wds mode pilih static ataupun dynamic ,tapi jika pilih static kita nanti harus memasukkan mac address AP target ke AP master
wds default bridge :pilih nama bridge yang di buat tadi
setelah selesai klik apply ok
#SETTING AP 2 (WDS CLIENT)
1.remote mikrotik dengan winbox masuk ke menu wlan1
mode : pilih wds slave
SSID di isi dengan cara mnscan terlebih dahulu pilh ssid AP master lalu klik connect
setelah selesai klik apply ok
2.maka akan muncul wds nya dengan status DRA
3.klik menu IP > DHCP Client ,interface di isi wds yang connect dengan Ap master .setelah selesai klik Apply Ok
4.tunggu sampai status bound

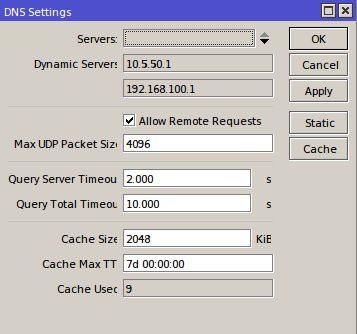

5.lalu setting DNS silahkan centang Allow Remote Requests
selesai!!!
4.pindah ke tab port lalu klik tanda +
di tab general interface pilih wlan1
bridge pilih bridge1-wds
setlah selesai klik apply ok
5.klik menu interface lalu klik 2x menu wlan1 lalu muncul halaman seperti di bawah ini
6.pada tab Wireless mode pilih ap bridge ,SSID di isi nama wifi yang akan di sebarkan
6.pindah ke tab WDS ,wds mode pilih static ataupun dynamic ,tapi jika pilih static kita nanti harus memasukkan mac address AP target ke AP master
wds default bridge :pilih nama bridge yang di buat tadi
setelah selesai klik apply ok
1.remote mikrotik dengan winbox masuk ke menu wlan1
mode : pilih wds slave
SSID di isi dengan cara mnscan terlebih dahulu pilh ssid AP master lalu klik connect
3.klik menu IP > DHCP Client ,interface di isi wds yang connect dengan Ap master .setelah selesai klik Apply Ok
4.tunggu sampai status bound
5.lalu setting DNS silahkan centang Allow Remote Requests
selesai!!!
HASIL DAN KESIMPULAN
hasilnya jangkauan wifi dari AP master sudah meluas
